→  PSV Online Emniyet Vanası Testi, Tesisler için bir  KAZAN - KAZAN çözümdür.  ←

Demo uygulaması ve test talepleriniz için bizimle irtibata geçmenizi rica ederiz.

PSV Online Emniyet Vanası Test Sistemi Avantajları

Tüm yaylı emniyet vanaları için tek test yöntemi ile en etkin test sonuçlarına ulaşılabilinmektedir.

Özellikle ASME Section I Tipindeki vanaların boiler üzerinde test edilmesi gerekmektedir. Zaten sıcak hat üzerinde çalışan vanaların online testi ile vanaya gerçek anlamda bir test yapılır. Asme Section 1 vanaların soğuk hat üzerinde veya yerinden sökülerek test edilmesi, vanaların gerçek set değerinin belirlenememesine sebep olmaktadır. Bu sebeple özellikle ASME Section 1 vanalar için online test yapılması güvenlik açısından çok önemlidir. Online Test sistemimiz sayesinde bu tip vanaları gerçek çalışma koşullarında test ederek en efektif set basıncı değerine ulaşılmaktadır.

Hidrolik ünite üzerinde bulunan sınırlandırıcılar ile vanaya istenilenden fazla kuvvet uygulanması veya gereğinden fazla vananın milinin yükseltilmesi engellenmektedir.

Atex sertifikalı bilgisayar ile yapılan test sonuçlarını görsel ve rakamsal olarak kaydeden özel yazılım ile her test sonucu sertifikalandırılmakta ve uzman mühendislerimiz gözetiminde raporun uygunluğu onaylanmaktadır. Yapılan her testin sonucu grafiksel ve verisel olarak sertifikada müşterilerimize sunulmaktadır.

Bütün yapılan testler sınırsız süre boyunca firmamız tarafından saklanmaktadır ve müşterilerimize istedikleri zaman test sonuçları iletilmektedir.

Dünyanın en hızlı test sistemi olan D 14 EP 0,3 sn kadar rekor bir sürede vanayı açıp kapatarak vana set değeri sonuçlarına ulaşmaktadır. Bu sayede prosesteki ürün kaybı yok denecek kadar az olmakla beraber testlerin çevreye etkisi de minimize edilmektedir.

ATEX sertifikalı test ünitemiz  Zone I ve Zone II sahalarda kullanılmaya uygun tasarlanmıştır.

Emniyet vanalarına yapılan testler sonucu vanaların çalışmama riski en aza indirilir.

Yapılacak test için vananın bulunduğu sistemi durdurmak gerekmez.

Tesisin duruş süreleri kısalır ve testler sonucu problem tespit edilen vanalara bakım yapılarak gereksiz bakım maliyetleri ortadan kalkar.

Kaynaklı/ Flanşlı emniyet vanaları sistem çalışırken test edilir ve kaynaklarının sökülmesine gerek kalmaz.

Yapılacak testlerde sıcaklık düzeltme faktörüne ihtiyaç duyulmaz ve bu şekilde en net test sonucuna ulaşılmış olunur.

Uygulama Alanları

Online emniyet vanası test sistemi emniyet vanalarının bulunduğu her türlü proseste kullanıma uygun şekilde tasarlanmıştır.

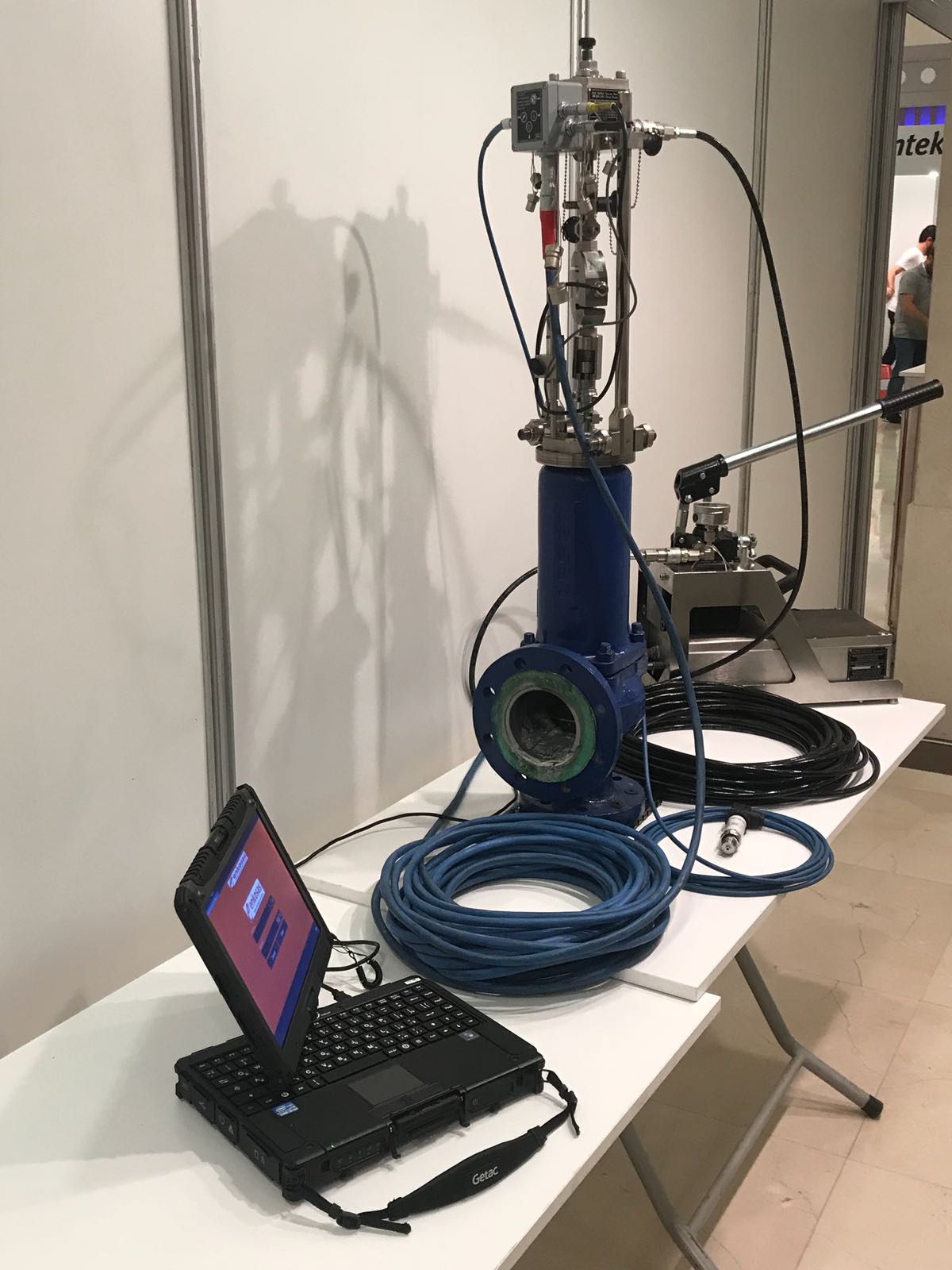

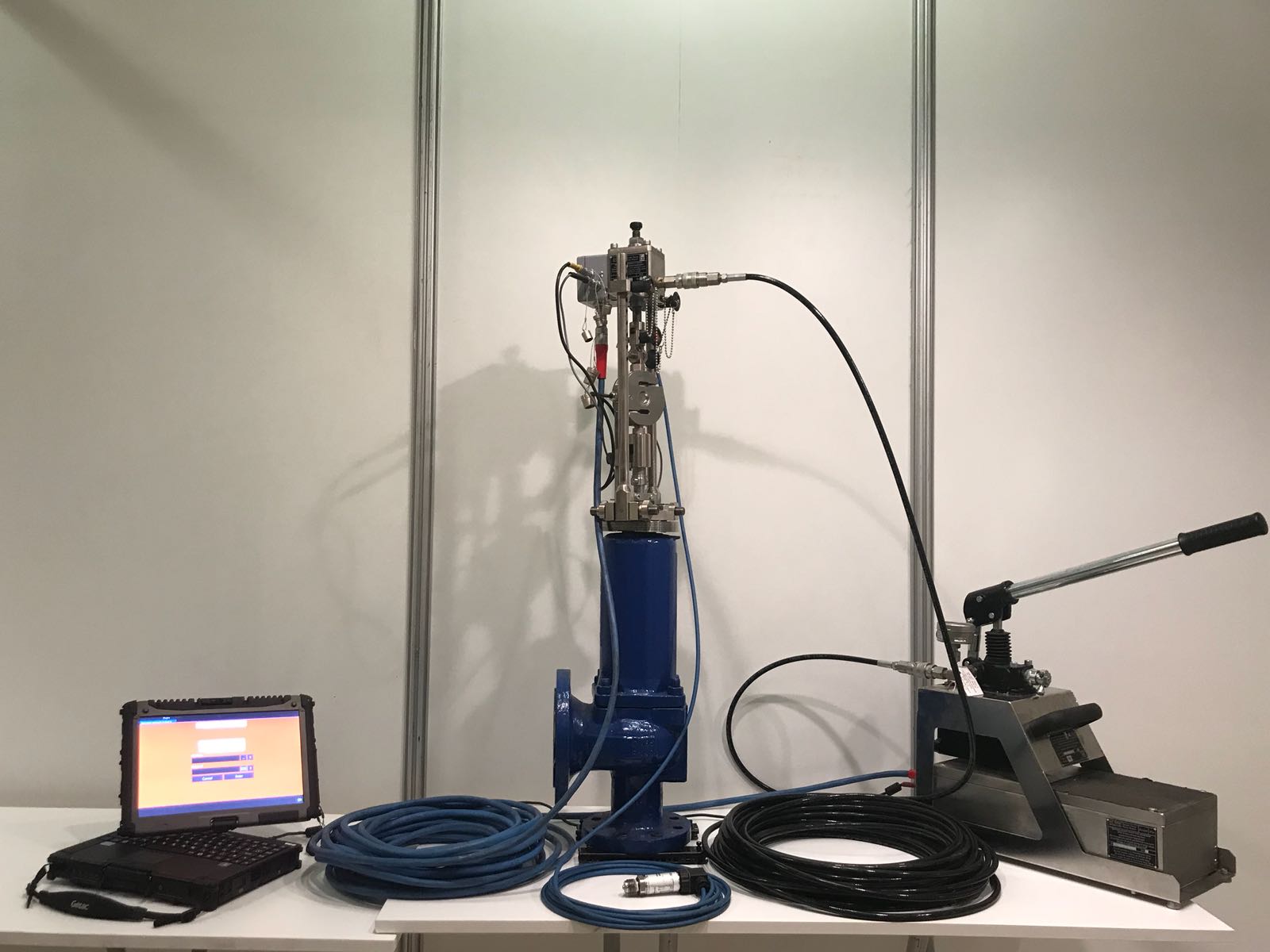

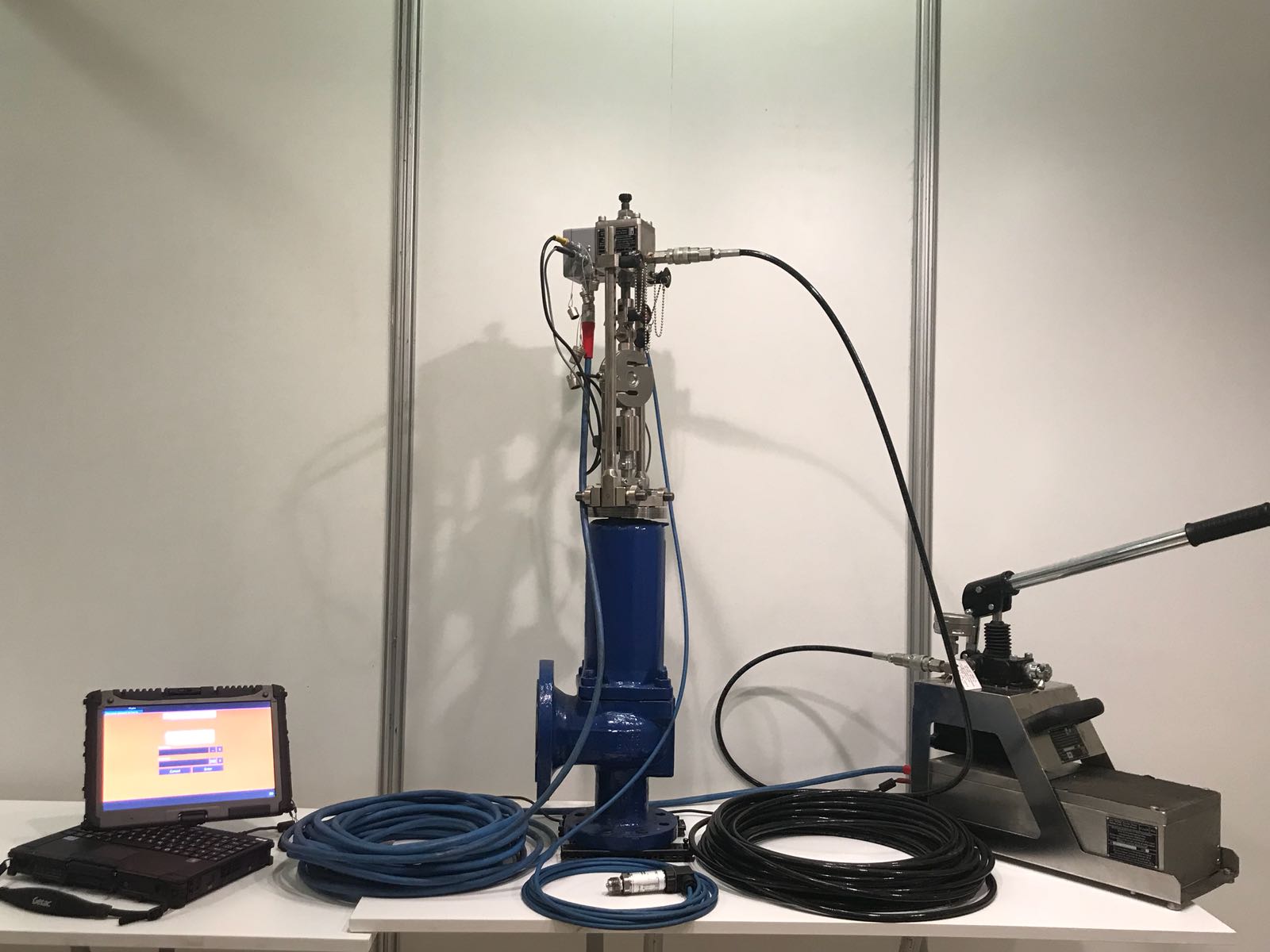

D14 EP Online Test Ünitesinin AVANTAJLARI

Hattan sökülmesi mümkün olmayan kaynaklı emniyet vanalarını yerinde test edebilme.

Flanşsız yapıdaki emniyet vanalarını test edebilme.

Yüksek hassasiyetli (0.25%)  basınç sensörleri (16-40-100-250 Bar) ve yüksek hassasiyetli (0,03%)  kuvvet sensörleri (200kg – 2000 kg) ile mükemmel test sonuçları.

Kompakt ve hafif yapısı sayesinde her yere kolay taşıma imkânı.

Enerji kaynağı kullanmadan test yapabilme imkânı.

Üniversal kitler sayesinde kolay montaj.

Hat basıncı yokken bile vanaları test edebilme imkânı.

Online Test Prensipleri

PSV Set =  Hat Basıncı x Dp ®

Formulü üzerinden Emniyet vanası gerçek set değeri tespit edilmektedir.

PSV Set = Vananın ayarlandığı set basıncı

Hat Basıncı = Vanaya çalıştığı hattan uygulanan anlık Basınç değeri

Formüldeki test edilen değer Dp değeridir.

Hat basıncı Online test sistemi üzerindeki basınç sensörleri ile anlık olarak test edilir.

Dp değeri ise Emniyet vanasına Online test makinesi ile uygulanan kuvvetin basınç karşılığıdır.

Online test yazılımı anlık izlediği hat basınç değerine, hidrolik kaldırma sisteminden gelen kuvvetin basınç karşılığını ekleyerek vananın set basıncını bulmaktadır.
